1.產品名稱：JJF 2043-2023定位光標誤差模體
產品編號：20251017-01
產品質保：12個月
產品簡介：可以按照客戶要求非標定制，以下為產品的可供參考的：技術參數與應用說明，僅供參考，更多詳情請咨詢：廊坊玉雙儀器設備有限公司

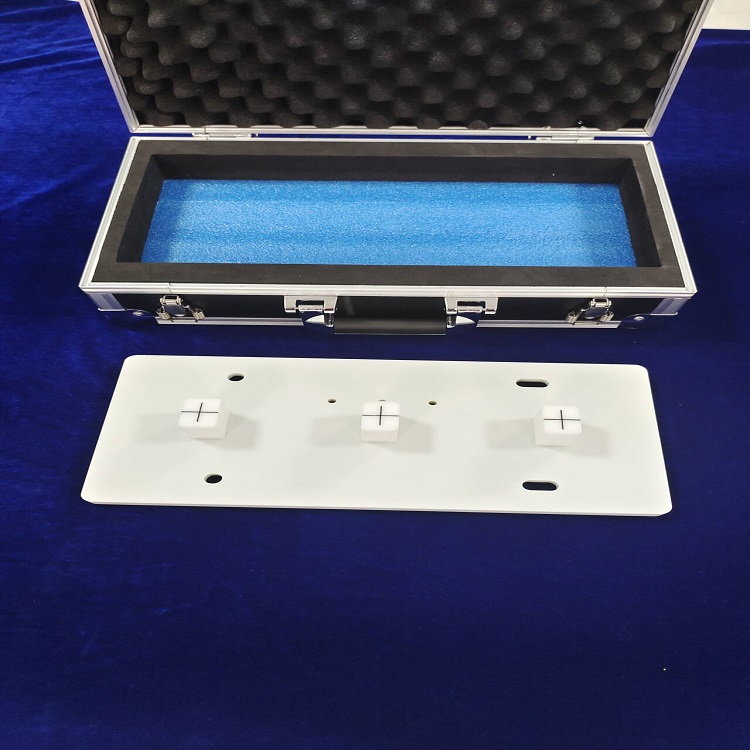

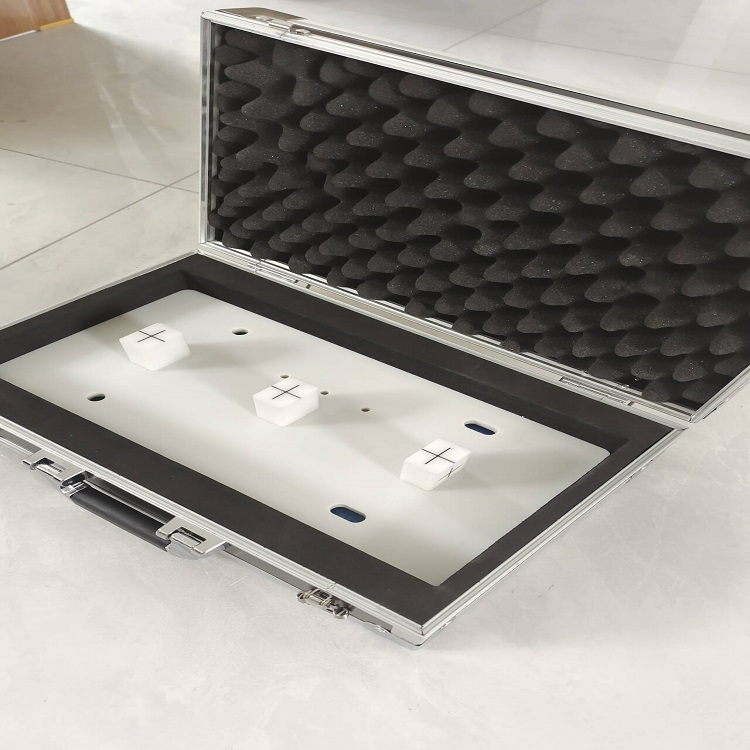

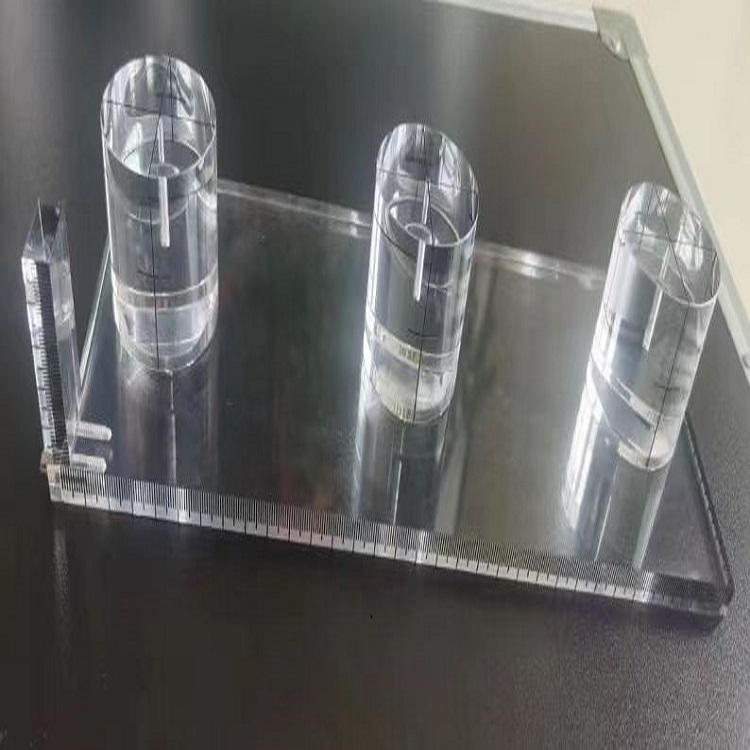

JJF 2043-2023定位光標誤差模體是專為校準工業用X射線CT裝置定位精度而設計的核心工具，嚴格遵循國家計量技術規范JJF2043-2023的要求。該模體采用均質PMMA材料制成圓柱體結構，整體高度不小于15毫米，確保在掃描視野中具有足夠的空間表現力。其核心構造是在均質基體內嵌入了與背景形成高對比度的特定形狀物體，該物體的幾何特征和空間位置與模體表面清晰可見的定位標記之間保持著嚴格的、已知的數學關系，兩者位置誤差控制在0.5毫米以內。這種精密設計正是其校準功能的基礎。
當進行工業CT設備校準時，技術人員將定位光標誤差模體吻合放置于檢測臺上，調整其圓柱軸線垂直于掃描平面，并確保其位于掃描視野的中心位置。隨后，操作設備使CT系統的定位光標與模體表面的定位標記重合。通過執行CT掃描并重建圖像，系統能夠清晰識別出模體內置的高對比度物體的實際成像位置。通過比對圖像中內置物體的位置與其表面定位標記（代表理論掃描層面位置）之間的空間偏差，即可直接量化出工業CT裝置定位光標在實際掃描層面位置上的系統誤差。這一誤差數據對于評估設備幾何精度、驗證掃描結果可靠性至關重要，直接影響后續產品無損檢測的質量。
該模體的應用貫穿設備全生命周期，包括新機驗收、定期性能檢定、維修后精度驗證等關鍵環節。其價值在于為工業CT用戶提供了一種客觀、可溯源的定位精度評價手段，確保檢測數據的準確性符合JJF2043-2023校準規范的強制性要求，比較終保障了工業零部件質量檢測、失效分析及逆向工程等應用結果的權威性.
